Tổng hợp sơ đồ máy lọc nước: Karofi, Kangaroo, Aqua

Sơ đồ máy lọc nước giúp người dùng hiểu rõ cấu tạo, nguyên lý hoạt động và vị trí các bộ phận trong hệ thống lọc. Mặc dù mỗi thương hiệu như Karofi, Kangaroo hay Aqua có sự khác biệt về thiết kế và số lượng lõi lọc, nhưng đều hoạt động theo nguyên lý chung. Trong bài viết dưới đây, BPS Việt Nam sẽ tổng hợp sơ đồ máy lọc nước phổ biến của từng thương hiệu, đồng thời so sánh những điểm khác biệt để bạn dễ dàng tra cứu, lắp đặt và bảo trì thiết bị.

Sơ đồ máy lọc nước là gì?

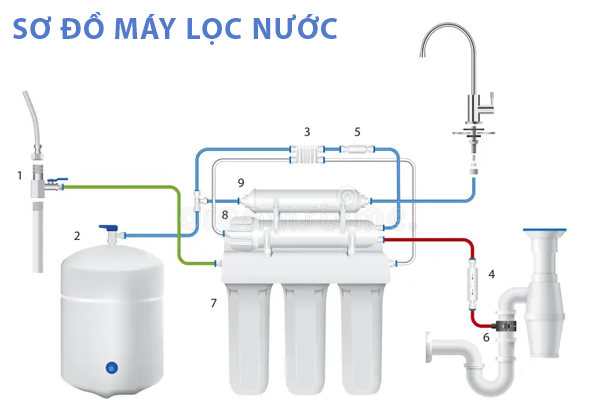

Sơ đồ máy lọc nước là hình minh họa mô tả cấu tạo và quy trình hoạt động của một hệ thống lọc nước, giúp người dùng dễ dàng hiểu được đường đi của nguồn nước qua từng bộ phận và lõi lọc. Thông thường, sơ đồ máy lọc nước sẽ thể hiện các thành phần như nguồn nước đầu vào, van điện từ, bơm áp, các lõi lọc thô, màng RO, lõi lọc chức năng, bình áp và vòi nước. Dựa vào sơ đồ, người dùng có thể nắm rõ nguyên lý lọc, chức năng của từng bộ phận cũng như thuận tiện hơn trong quá trình lắp đặt, kiểm tra và bảo dưỡng máy lọc nước.

Các bộ phận chính trong sơ đồ máy lọc nước bao gồm:

Hệ thống lõi lọc: Bao gồm lõi lọc thô, màng lọc RO và các lõi lọc chức năng. Đây là bộ phận quan trọng nhất của máy, có nhiệm vụ loại bỏ tạp chất, vi khuẩn, kim loại nặng và cải thiện chất lượng nước sau lọc.

Bơm và các van điều khiển: Gồm bơm tăng áp, van điện từ, van áp cao, van áp thấp và van một chiều. Các bộ phận này giúp duy trì áp lực nước, kiểm soát quá trình lọc và đảm bảo hệ thống vận hành ổn định.

Bình áp và hệ thống đường nước: Bao gồm bình áp, đường nước cấp, đường nước tinh khiết và đường nước thải. Bộ phận này có nhiệm vụ lưu trữ nước sau lọc, đồng thời dẫn nước đến vòi sử dụng và đưa nước thải ra ngoài.

Vòi lấy nước và các linh kiện kết nối: Bao gồm vòi lấy nước, dây dẫn, cút nối và các phụ kiện lắp đặt. Đây là những bộ phận giúp hoàn thiện hệ thống, đảm bảo nước sau lọc được dẫn đến điểm sử dụng an toàn và hạn chế rò rỉ.

Sơ đồ nguyên lý hoạt động của máy lọc nước

Hiện nay có 2 nguyên lý lọc nước phổ biến trên thế giới và tại Việt Nam, là hệ thống lọc nước thẩm thấu ngược RO và hệ thống lọc nước Nano. Dưới đây là sơ đồ nguyên lý của 2 dòng máy lọc nước này :

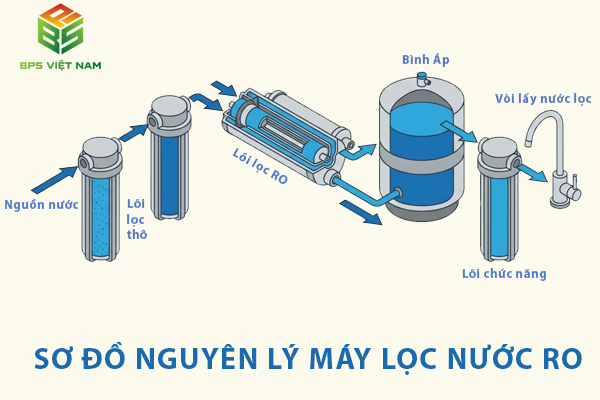

Sơ đồ máy lọc nước RO

Hệ thống máy lọc nước RO bao gồm: Nguồn nước → lõi lọc thô → bơm áp → màng RO → bình áp → các lõi lọc chức năng → vòi nước. Tùy từng model, máy lọc nước RO có thể được trang bị thêm lõi khoáng, lõi tạo vị, lõi Hydrogen hoặc các bộ phận bổ sung khác nhằm cải thiện chất lượng và hương vị nước sau lọc.

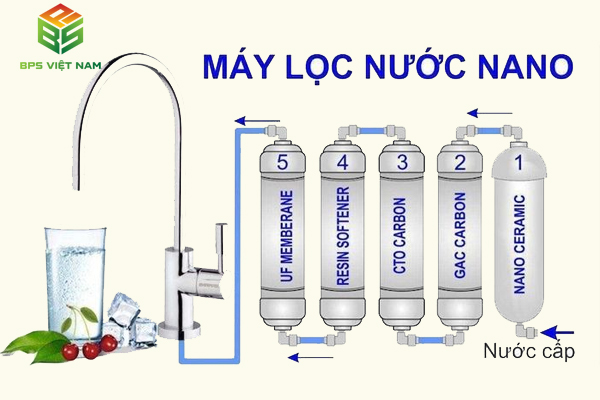

Sơ đồ máy lọc nước Nano

Hệ thống lọc nước Nano thông thường bao gồm: Nguồn nước → lõi lọc thô → lõi lọc Nano → lõi lọc chức năng → vòi nước. Tùy từng model, máy lọc nước Nano có thể được trang bị thêm lõi than hoạt tính, lõi khoáng hoặc các cấp lọc bổ sung nhằm nâng cao chất lượng và cải thiện hương vị nước sau lọc.

Tổng hợp sơ đồ máy lọc nước Karofi, Kangaroo, Aqua

Dưới đây là sơ đồ cấu tạo và nguyên lý kết nối chi tiết của 3 thương hiệu máy lọc nước RO phổ biến nhất hiện nay, giúp bạn dễ dàng quan sát luồng đi của nước và vị trí các linh kiện.

Sơ đồ máy lọc nước Karofi

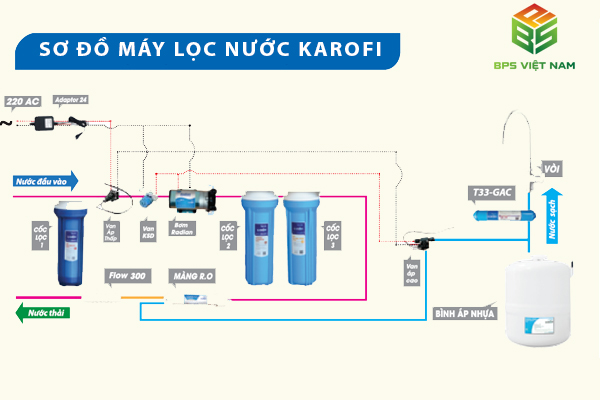

Sơ đồ nguyên lý hoạt động và thứ tự các lõi lọc trong máy lọc nước Karofi.

Sơ đồ máy lọc nước Karofi được thiết kế chuẩn theo nguyên lý lọc RO nhiều cấp. Nước cấp đầu vào lần lượt đi qua cụm lọc thô (lõi 1 - 3) để loại bỏ cặn bẩn và chlorine dư, sau đó được bơm đẩy qua màng RO (lõi số 4) để tách lọc vi khuẩn và chất hòa tan. Tiếp theo, dòng nước tinh khiết sẽ qua các lõi lọc chức năng (lõi 5 - 8+) để bù khoáng và cân bằng pH trước khi lưu trữ tại bình áp và dẫn lên vòi sử dụng.

Một lưu ý nhỏ đó là tùy từng dòng máy từ 7 đến 10 lõi, sơ đồ máy lọc nước Karofi có thể được trang bị thêm các lõi chức năng khác nhau, nhưng nguyên lý kết nối và vị trí các linh kiện cốt lõi vẫn tương tự nhau.

>>> Xem thêm: cấu tạo máy lọc nước Karofi

Sơ đồ máy lọc nước Kangaroo

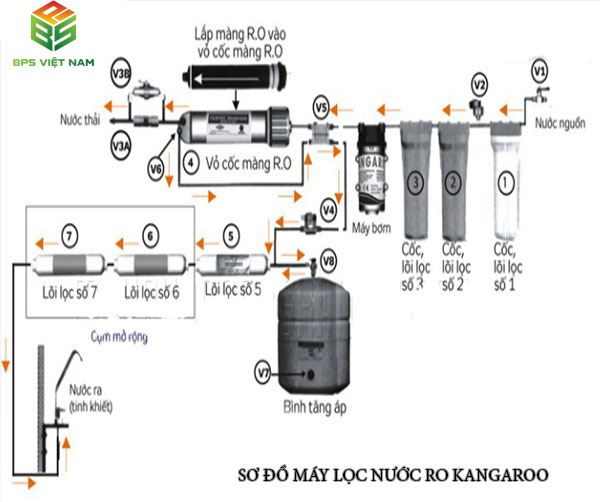

Sơ đồ máy lọc nước Kangaroo với cụm lõi lọc chức năng bổ sung Hydrogen.

Về cơ bản, sơ đồ máy lọc nước Kangaroo vẫn tuân thủ quy trình RO tiêu chuẩn từ lọc thô, bơm tăng áp đến màng RO và bình áp. Tuy nhiên, điểm đặc trưng dễ nhận biết nhất trên sơ đồ của Kangaroo nằm ở cụm lõi lọc chức năng đặt sau màng RO. Nhiều dòng máy của hãng được tích hợp các lõi công nghệ cao như Hydrogen và Alkaline, sắp xếp nối tiếp nhằm tái tạo khoáng chất tự nhiên và tạo nguồn nước kiềm giàu hydrogen tốt cho sức khỏe.

Lưu ý: Vị trí bình áp trên sơ đồ máy lọc nước Kangaroo có thể linh hoạt đặt trước hoặc sau cụm lõi T33 tùy thuộc vào thiết kế tủ đứng hay để gầm của từng model.

>>> Xem thêm: Hướng dẫn thay lõi lọc nước kangaroo

Sơ đồ máy lọc nước Aqua

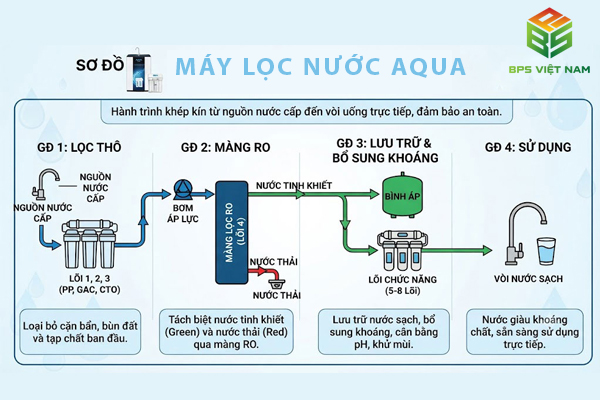

Sơ đồ máy lọc nước Aqua thể hiện trực quan theo từng cấp lọc từ 1 đến 9

Khác với hai hãng trên, sơ đồ máy lọc nước Aqua sở hữu cách trình bày trực quan hơn khi thể hiện rõ theo thứ tự “Cấp lọc” (từ 1 đến 9) thay vì chú thích chi tiết tên từng van hay rơ-le. Cách thể hiện này giúp người dùng dễ dàng tra cứu hành trình của dòng nước đi từ cụm lọc thô (cấp 1 - 3), qua màng RO (cấp 4) và kết thúc ở hệ thống lõi nâng cao hương vị (cấp 5 - 9). Dù cách minh họa đơn giản hơn, hệ thống vẫn đảm bảo đầy đủ các linh kiện kỹ thuật tiêu chuẩn của một máy lọc nước RO.

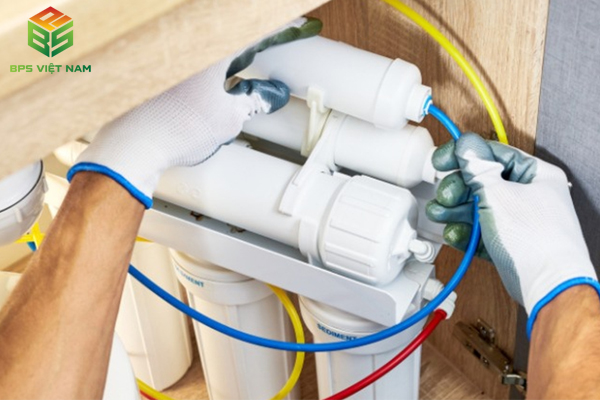

Hướng dẫn lắp đặt dựa trên sơ đồ máy lọc nước

Nắm chắc sơ đồ trong tay, việc tự lắp đặt máy lọc nước RO tại nhà thực ra đơn giản hơn bạn nghĩ rất nhiều. Dưới đây là quy trình 5 bước chuẩn kỹ thuật giúp bạn dễ dàng kết nối đường nước và các linh kiện chính xác ngay từ lần đầu tiên:

Bước 1 - Lắp cụm cốc lọc thô (Lõi 1, 2, 3): Cố định 3 cốc lọc lên khung giá. Cho lõi lọc tương ứng vào từng cốc, vặn chặt cốc số 1 và 2 bằng tay vặn chuyên dụng, riêng cốc số 3 chỉ siết hở nhẹ (nửa ren) để xả e (xả khí) khi cho nước vào lần đầu.

Bước 2 - Kết nối đường nước cấp và vòi lấy nước: Lắp van chia nước đầu vào từ nguồn nước sinh hoạt, sau đó gắn vòi lấy nước lên chậu rửa hoặc mặt tủ.

Bước 3 - Lắp màng RO và hệ thống van: Đưa màng RO vào vỏ màng đúng chiều (đầu có 2 gioăng cao su vào trước), đấu nối đường nước thải và đường nước tinh khiết qua van áp cao, van điện từ theo đúng chỉ dẫn trên sơ đồ.

Bước 4 - Nối bình áp và cụm lõi chức năng: Quấn băng tan vào đầu bình áp, vặn van bình áp và nối dây dẫn nước từ màng RO qua cụm lõi T33/Hydrogen trước khi dẫn lên vòi.

Bước 5 - Cắm điện, xả sục rửa và kiểm tra: Mở van cấp nước, cắm điện cho bơm chạy. Tiến hành xả bỏ 2 - 3 bình nước đầu tiên để làm sạch bụi mịn carbon trong các lõi lọc trước khi đưa vào sử dụng chính thức.

Những lưu ý khi xem và sử dụng sơ đồ máy lọc nước

Việc tham khảo sơ đồ máy lọc nước giúp người dùng hiểu rõ cách vận hành của thiết bị, tuy nhiên khi lắp đặt hoặc thay thế linh kiện cần lưu ý một số điểm quan trọng để đảm bảo máy hoạt động đúng kỹ thuật.

Kiểm tra đúng chiều dòng nước

Mỗi linh kiện trong máy lọc nước đều có vị trí và chiều dòng chảy (mũi tên chỉ dẫn) riêng. Khi lắp đặt, bạn cần đảm bảo nước đi đúng trình tự tiêu chuẩn: Nguồn cấp → Cụm lọc thô (1–3) → Bơm & Màng RO → Bình áp dự trữ → Cụm lõi chức năng → Vòi lấy nước. Việc đấu ngược chiều lõi hoặc sai đường ống không chỉ làm giảm hiệu suất lọc mà còn dễ gây tắc màng, cháy bơm hoặc rò rỉ nước.

Không tự ý thay đổi vị trí linh kiện

Mặc dù sơ đồ giữa các dòng máy có nhiều điểm tương đồng, nhưng mỗi model có thể được thiết kế khác nhau về vị trí bơm, van điện từ, bình áp hoặc cụm lõi lọc. Vì vậy, khi thay thế linh kiện nên đối chiếu đúng theo model máy để tránh ảnh hưởng đến hiệu suất lọc.

Thay lõi lọc đúng thời gian khuyến nghị

Các lõi lọc có tuổi thọ khác nhau tùy theo chất lượng nguồn nước đầu vào và tần suất sử dụng. Việc theo dõi sơ đồ máy lọc nước sẽ giúp người dùng xác định đúng vị trí từng lõi để kiểm tra, vệ sinh hoặc thay thế khi cần thiết.

Nên nhờ kỹ thuật viên khi cần sửa chữa chuyên sâu

Đối với các lỗi liên quan đến bơm tăng áp, van áp thấp, van điện từ hoặc màng RO, người dùng nên kiểm tra theo hướng dẫn kỹ thuật hoặc liên hệ đơn vị chuyên môn để đảm bảo an toàn và tránh làm hỏng các linh kiện khác.

Lời kết

Trên đây là tổng hợp chi tiết về sơ đồ máy lọc nước Karofi, Kangaroo, Aqua cũng như quy trình lắp đặt chuẩn kỹ thuật từ BPS Việt Nam. Hy vọng những thông tin này sẽ giúp bạn dễ dàng nắm bắt nguyên lý vận hành và chủ động hơn khi sử dụng hay thay thế linh kiện tại nhà.
